什么是網路拓?fù)浣Y(jié)構

網絡拓?fù)浣Y(jié)構是指用傳輸媒體互連各種設備的物理布局，特別是計算機分布的位置以及電纜如何通過它們。設計一個網絡的時候，應根據自己的實際情況選擇正確的拓?fù)浞绞健Ｃ糠N拓?fù)涠加兴约旱膬?yōu)點和缺點，常見的網絡拓?fù)浣Y(jié)構有：總線型、星型、環型、樹型與網狀型五種，其中局域網不能使用網狀型。

小型辦公局域網組網實例

（1）案例簡介

一個小型公司，有20臺電腦，每臺電腦均配有 100/1000M網卡。已經接入了電話，購買了打印機和傳真機進行日常辦公。為提高辦公效率，共享資源，提升公司形象與總體競爭力，想組建小型辦公網絡，并接入因特網。具體需求如下：

①提供網內文件共享、打印機共享服務；

②所有電腦自動獲得IP地址配置信息；

③為企業建立一個Web站點，供內部職工和因特網用戶訪問，對外展示宣傳；

⑤為企業網接入因特網。

結合上述用戶需求，網絡組網后需要實現以下功能：

①Windows的文件共享、打印機共享；

②DHCP服務；

③WWW服務；

④FTP服務；

（3）網絡拓?fù)浣Y(jié)構選型

根據當前最常用的局域網技術，我們對這次組建的局域網確定為：星型結構的快速以太網。

具體的方案是：中心結點采用1000M口加4個 10G口的以太網交換機。其中1000M口連接普通計算機，而因?yàn)榇蠹叶夹枰L問服務器，所以本網絡流量最 大的將是服務器，因此采用10G口連接服務器。服務 器將為網絡提供WEB、FTP和DHCP服務。

至于Internet的接入，對于小企業來說，由于已經有電話線路等通信設施，所以選擇使用電信部門推出的ADSL加寬帶路由器的方式接入因特網，既有相對“寬”的速度，又有相對低廉的價格，非常適合于規模不大的小型辦公網絡接入因特網。

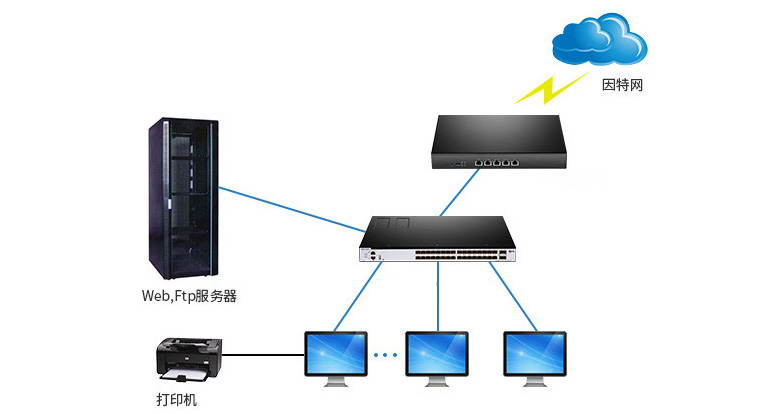

（4）網絡拓?fù)鋱D設計及解決方案

其中，傳輸介質是根據網絡技術來確定的。快速以太網或千兆以太網技術一般使用光纖或雙絞線作為網絡傳輸介質。本網絡沒有室外布線，所以只需選擇雙絞線作為傳輸介質，其中100M的選擇Cat5e（超五類）網絡跳線，連接服務器的 1000M線路選擇六類雙絞線，如果經濟允許，可以全部使用Cat6（六類）網絡跳線。
