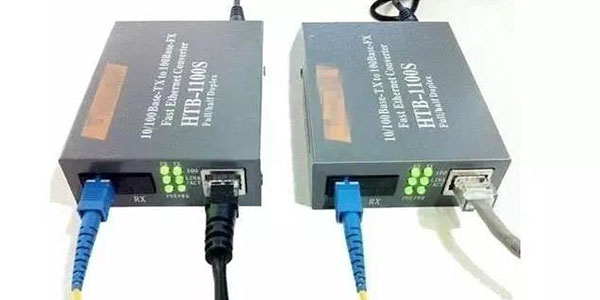

我們常用的光纖收發器都有6個指示燈，那么每個指示燈都代表什么含義呢？是否所有指示燈都亮起才代表光纖收發器正常工作呢？

PWR：燈亮表示DC5V電源工作正常；

FDX：燈亮表示光纖以全雙工方式傳輸數據；

FX?100：燈亮表示光纖傳輸速率為100Mbps；

TX?100：燈亮表示雙絞線傳輸速率為100Mbps，燈不亮表示雙絞線傳輸速率為10Mbps；

FX?Link/Act：燈長亮表示光纖鏈路連接正確；燈閃亮表示光纖中有數據在傳輸；

TX?Link/Act：燈長亮表示雙絞線鏈路連接確；燈閃亮表示雙絞線中有數據在傳輸10/100M。

若光纖收發器正常工作，PWR電源指示燈必須常亮，FX-LINK/ACT光纖鏈路指示燈、TX-LINK/ACT網絡鏈路指示燈需常亮或閃爍；若LINK/ACT指示燈不亮，需檢查相應鏈路是否連線正常；至于FDX工作模式指示燈、FX-100光纖速率指示燈、TX-100網絡速率指示燈是否常亮對光纖收發器沒有實質影響。

一、光收發器的指示燈的作用和故障判定方法

1、 首先看光纖收發器或光模塊的指示燈和雙絞線端口指示燈是否已亮？

A、 如收發器的光口（FX-LINK/ACT）指示燈不亮，請確定光纖鏈路是否正確的交叉鏈接，光纖插口TX-RX；RX-TX。

B、 如A收發器的光口（FXFX-LINK/ACT）指示燈亮而B收發器的光口（FXFX-LINK/ACT）指示燈不亮，則故障在A收發器端：一種可能是：A收發器（TX）光發送口已壞，因為B收發器的光口（RX）接收不到光信號；另一種可能是：A收發器（TX）光發送口的這條光纖鏈路有問題（光纜或光纖跳線可能斷了）。

C、 雙絞線（TXFX-LINK/ACT）指示燈不亮，請確定雙絞線連線是否有錯或連接有誤？請用通斷測試儀檢測（不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮）。

D、 有的收發器有兩個RJ45端口:（To HUB）表示連接交換機的連接線是直通線;(To Node)表示連接交換機的連接線是交叉線。

E、 有的收發器側面有MPR開關:表示連接交換機的連接線是直通方式；DTE開關：連接交換機的連接線是交叉線方式。

2、 光纜、光纖跳線是否已斷？

A、 光纜通斷檢測：用激光手電、太陽光、發光體對著光纜接頭或偶合器的一頭照光；在另一頭看是否有可見光？如有可見光則表明光纜沒有斷。

B、 光纖連線通斷檢測：用激光手電、太陽光等對著光纖跳線的一頭照光；在另一頭看是否有可見光?如有可見光則表明光纖跳線沒有斷。

3、 半/全雙工方式是否有誤？

有的收發器側面有FDX開關：表示全雙工；HDX開關：表示半雙工。

4、 用光功率計儀表檢測

光纖收發器或光模塊在正常情況下的發光功率：

多模2Km：-10db—18db之間；

單模20公里：-8db—15db之間；

單模60公里：-5db—12db之間；

假如在光纖收發器的發光功率在：-30db—45db之間，那么可以判斷這個收發器有問題。

二、常見故障及解決方法

根據日常維護、用戶出現的問題，總結起來，希望能給維護員工帶來一定的幫助，達到根據故障現象來判斷其原因，找準故障點，“對癥下藥”。

1、 收發器RJ45口與其他設備連接時，使用何種連線？

原因：收發器的RJ45口接PC機網卡（DTE數據終端設備）使用交叉雙絞線，接HUB或SWITCH(DCE數據通信設備)使用平行線。

2、 TxLink燈不亮是什么原因？

◆ 接錯雙絞線

◆ 設備沒有正常連

3、光纖正常連接后TxLink燈不閃爍卻常亮是什么原因？

原因：

◆ 引起該故障一般為傳輸距離太長；

◆ 與網卡的兼容性問題（與PC機連接）

4、Fxlink燈不亮是什么原因？

原因：

◆ 光纖線接錯，正確接法為TX—RX,RX—TX或是光纖模式錯了；

◆ 傳輸距離太長或中間損耗太大，超過本產品的標稱損耗，解決辦法為：采取辦法減小中間損耗或更換為傳輸距離更長的收發。

◆ 光纖收發器的自身工作溫度過高。

5、光纖正常連接后Fxlink燈不閃爍卻常亮是什么原因？

原因：引起該故障一般為傳輸距離太長或中間損耗太大，超過本產品的標稱損耗，解決辦法為盡量減小中間損耗或是更換為傳輸距離更長的收發器。

6、五燈全亮或指示器正常但無法傳輸怎么辦？

原因：一般關斷電源重啟一下即可恢復正常。

7、收發器環境溫度是多少？

原因：光纖模塊受環境溫度的影響較大，雖然其本身內置自動增益電路，但溫度超出一定范圍之后，光模塊的發射光功率受到影響而下降，從而削弱光網路信號的質量而使丟包率上升，甚至使光鏈路斷開；（一般光纖模塊工作溫度可達70℃）

8、與外部設備協議的兼容性如何？

原因：

10/100M光纖收發器和10/100M交換機一樣，對幀長都有一定限制，一般不超過1522B或1536B，當在局端連接的交換機支持一些比較 特別的協議（如：Ciss的ISL）而使包開銷增大（Ciss的ISL的包開銷為30Bytes），從而超過光纖收發器幀長的上限而被其丟棄，反映丟包率高或不通，此時需要調整終端設備的MTU（MTU最大發送單元，一般IP封包的開銷是18個字節，MTU為1500字節，現高端通信設備廠家存在內部網絡 協議，一般采用另行封包的方式，將加重IP封包的開銷，若數據為1500字節，IP封包后IP包的大小將超過18而被丟棄），使線上傳輸的包的大小滿意網 絡設備對幀長的限制。

9、機箱正常工作過一段時間后，為什么會出現部分卡不能正常工作的情況？

原因：

早期機箱電源采用繼電器方式。電源功率余量不足，線路損耗較大是主要問題。機箱正常工作過一段時間后，出現部分卡不能正常工作，當拔出部分插卡，剩 下的卡工作正常，機箱在長期工作后，接頭氧化造成較大的接頭損耗，這種電源跌落超出規定要求范圍，可能造成機箱插卡不正常現象。現對機箱電源切換采用大功 率肖特基二極管進行隔離保護，改進接頭的形式，減少控制電路及接頭引起的電源跌落。同時加大電源的功率冗余，真正使備份電源方便、安全、使之更適應長期不 間斷工作的要求。

10、收發器上提供鏈路告警具有何種功能？

原因：收發器具有鏈路告警功能（linkloss）,當某根光纖掉線時會自動回饋到電口（即電口上的指示燈也會隨之滅），如果交換機有網管，則馬上反映到交換機的網管軟件。

三、光纖收發器應留意的事項

1、 光收發器本身是否支持全雙工及半雙工？

市面上有些芯片目前只能使用全雙工環境，無法支持半雙工，如果接到其他品牌的接換機（SWITCH）或集行器（HUB），而它又使用半雙工模式，則一定會造成嚴重的沖突及丟包。

2、 是否與其他的光纖收發器做過連接測試？

目前市面上的光纖收發器愈來愈多，如不同品牌的收發器相互的兼容性事前沒做過測試則也會產生丟包、傳輸時過長、忽快忽慢等現象。

3、 是否有防范丟包的安全裝置？

有些廠商在制造光纖收發器時，為了降低成本，往外采用寄存器（Register）數據傳輸模式，這種方式最大的缺點就是傳輸時不穩定、丟包，而最好的就是采用緩沖線路設計，可安全避免數據丟包。

4、 溫度適應能力？
